100 kW hoogfrequente pijplasmachine

I. Gebruik van apparatuur: lassen van stalen buizen

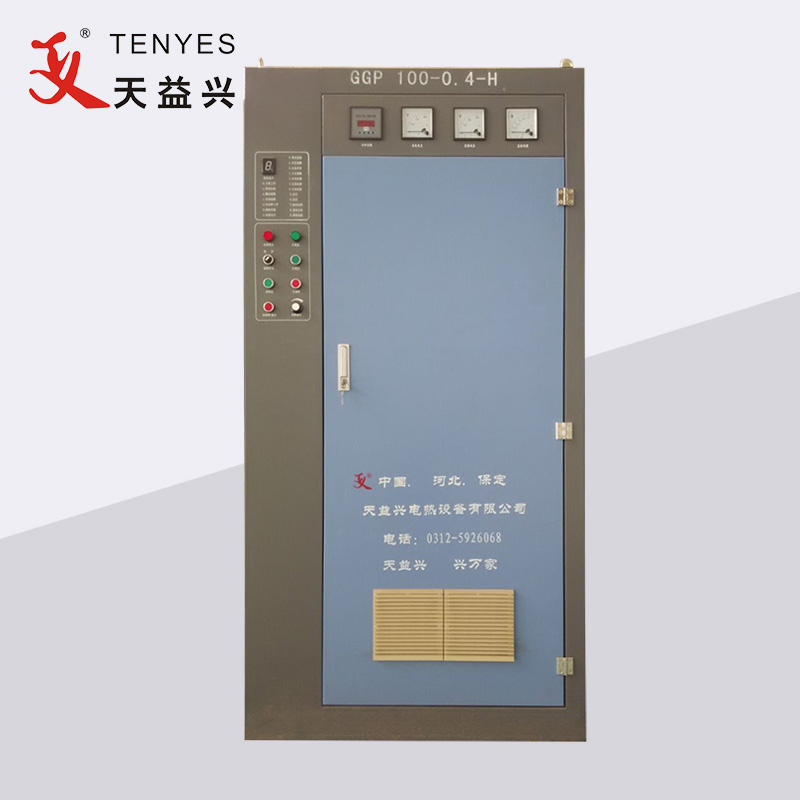

II. Naam en model van het apparaat: Solid State hoogfrequent lasapparaat, GGP100-0.4-H

III.100KW Hoogfrequente pijplasmachine bevat de volgende apparatuur:

Rectificerende kast

Omvormer kast

Centrale bedieningsconsole

Step-down transformator

Water-water koelsysteem

IV. Technische parameters van apparatuur

Sollicitatie

Stalen buisdiameter: φ10-φ35mm

Wanddikte van stalen strip: 0,5-1,5 mm

Lasmodus: inductietype

Lassnelheid: 60-100m

Bedrijfsparameters

Nominaal vermogen: 100 kW

Nominale gelijkspanning: 250 V

Nominale gelijkstroom: 500A

Nominale frequentie: 400 KHZ

Efficiëntie: ≥85%

Uitgangsvermogen met hoge frequentie: ≥100 kW

Vereisten voor voeding

Voedingsvorm: driefasig vierdraads systeem, voedingsfrequentie wisselstroom, lijnspanning 380V ± 5%

Vermogensdistributiecapaciteit: boven 120KVA

Vermogensfactor: ≥0,85

Voedingskabel: met plastic omhulde koperdraad, elke fase ≥95 mm²aardedraad≥50mm²
