Compacte pijplasmachine met hoge frequentie van 100 kW

Naam van de apparatuur: 100 kW compacte pijplasmachine met hoge frequentie in vaste toestand

Specificaties van de uitrusting: GGPY100KW

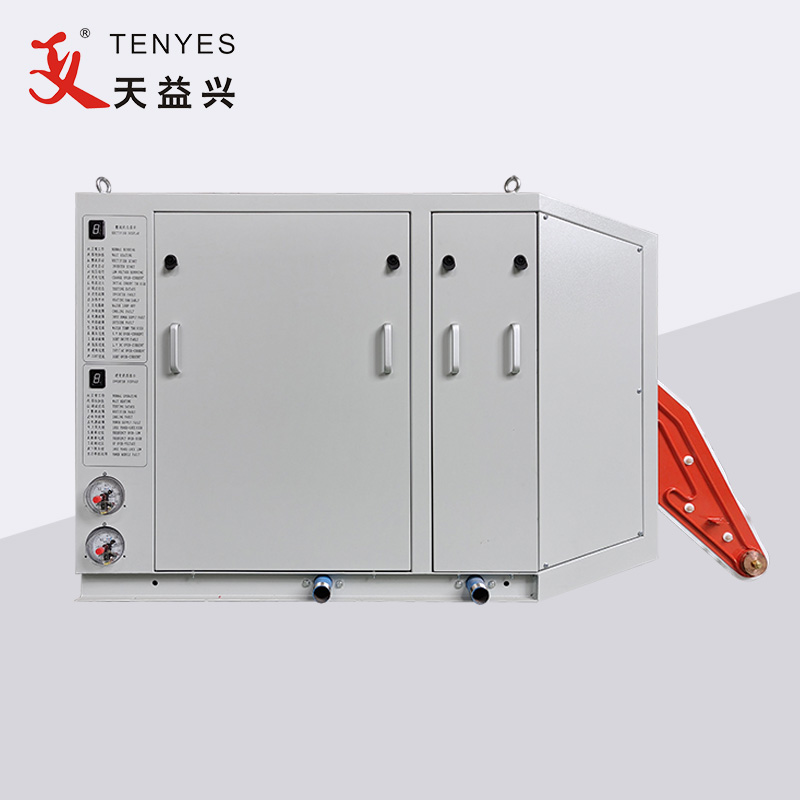

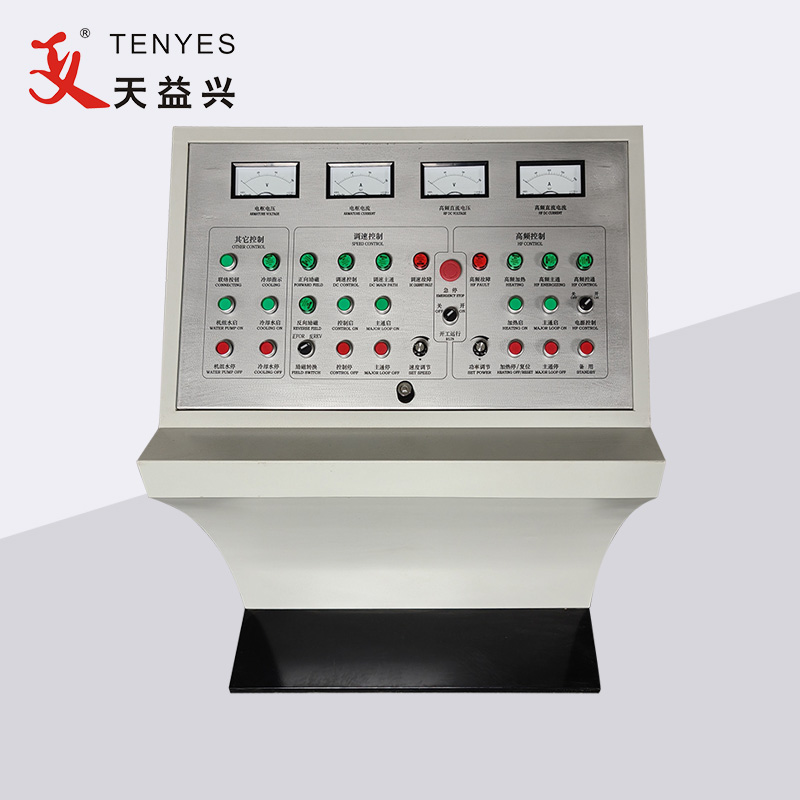

Componenten: hoofdkast, bedieningsconsole, koelsysteem

Apparatuurgebruik: voornamelijk gebruikt voor het lassen van gewoon koolstofstaal, roestvrij staal, aluminium en andere non-ferrometalen buizen.

Functies:

1. Hoge arbeidsfactor: arbeidsfactor ≥ 0,95, voor deze apparatuur is geen aanvullende apparatuur voor blindvermogencompensatie vereist.

2. Energiebesparend en hoog rendement: aangezien de conventionele hoogfrequente isolatie-downtransformator is verwijderd, wordt de verbindingslijn aanzienlijk verminderd, waardoor het blindvermogensverlies wordt verminderd. Uit tests is gebleken dat de alles-in-één machine ongeveer 30% bespaart in vergelijking met conventionele solid-state hoogfrequente apparaten.

3. Het uitgangsvermogen is stabiel: de uitgangsrimpelcoëfficiënt is klein, de gelaste stalen buis heeft minder bramen, de lasnaad is uniformer, de afwerking is hoog en de laskwaliteit is goed.

4. Klein formaat, lichtgewicht, vereenvoudigde verbinding, volledige bescherming, beschermingstijd voor foutketens ≤10us, handig debuggen en onderhoud, en betrouwbaardere apparatuur.

Toepassingsgebied:

①　Stalen buisdiameter φ 7- φ 12

②　De wanddikte van stripstaal is 0,2-1 mm

③　Lasmethode: inductielassen

④　Lassnelheid: 60-130 M/min

Operationele parameters:

① Nominaal vermogen: 100 kW

② Nominale gelijkspanning: 250 V

③ Nominale gelijkstroom: 450A

④ Nominale frequentie: 600 KHZ

⑤ Algemene efficiëntie: ≥ 85%

⑥ Hoogfrequent uitgangsvermogen: ≥ 100 kW

Vereisten voor stroomvoorziening:

① Voedingsvorm: driefasige vierdraads voedingsfrequentie AC, lijnspanning 380 ± 5%,

② Voedingscapaciteit: meer dan 100 kVA.

③ Vermogensfactor: ≥ 0,85

④ Voedingskabel: kunststof koperdraad ≥ 75 mm²per fase, aardedraad ≥ 30 mm²

100KW Solid State Compact Pipe Welder met hoge frequentie, inclusief gelijkrichter en omvormer.

gelijkrichtergedeelte: het wordt gebruikt om de driefasige 380V AC-gelijkrichter te veranderen in 0-250V instelbare gelijkstroom na spanningsregeling, om aan de behoeften van de latere invertereenheid te voldoen. Ingebouwde driefasige gelijkrichterbrug, laadcondensator, IGBT-brug, afvlakreactor, filterapparaat, besturings- en beveiligingscircuit en weergave-instrument.

Kenmerken van het gelijkrichterbesturingscircuit: het wordt bestuurd door een microcomputer met één chip (mcs89c51) en een grootschalig digitaal geïntegreerd circuit, met hoge regelprecisie, snelle respons en duidelijke statusweergave.

Softwarebeschermingsmodus: hoge overstroom (9), lage overstroom (8), externe fout (4), fout in de inkomende voeding (faseverlies, overspanning, onderspanning, ernstige onbalans van driefasige spanning, display 3), koelwaterfout (2), onjuiste spanning- en stroomverhouding (L), omvormerfout (Y).

Hardwarebescherming: bescherming tegen hoofduitschakeling, weerstandscapaciteitsabsorptie, weerstandsbescherming (bliksembeveiliging), bescherming tegen snel smelten.

invertergedeelte: zet de door de gelijkrichterkast verzonden 0-250 gelijkstroom om in een hoogfrequente stroom van honderden kHz om aan de behoeften van gelaste buizen te voldoen.

De inverterkast bestaat uit de volgende onderdelen: voedingseenheid, kanaalcondensator, lekreactantie, regelcircuit, koelairconditioner, enz.
