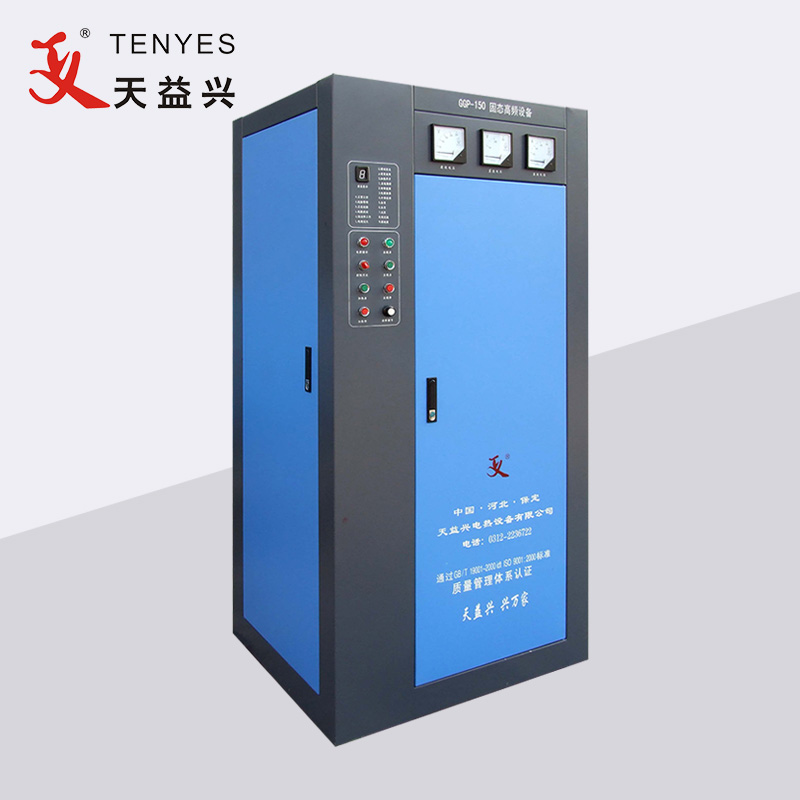

150 kW hoogfrequente pijplasmachine

150KW hoogfrequente pijplasmachine export naar Ethiopië

150KW hoogfrequente pijplasmachine export Cambodja

Technische parameters van 150 kW hoogfrequente pijplasmachine

Nominaal uitgangsvermogen: 150 kW

Lasmodus: inductietype

Nominale gelijkspanning: 240 V

Nominale gelijkstroom: 750A

Nominale frequentie: 400 KHZ

De hele efficiëntie: η≥85%

Voedingsspanning: 3-fasig 380V/50Hz (apparatuur kan werken op een spanning van 380V ± 5%)

Vermogensdistributiecapaciteit: ≥200 kVA

Vermogensfactor: ≥0,85

Voedingskabel: elke fase van met plastic bedekte koperen kabel ≥150 mm², aardedraad ≥75 mm²

Omvormeruitgangskast

IRFP460 en de snelle hersteldiode (FRD) DSEI60-06P van de Amerikaanse IR Corporation en de Duitse IXYS Corporation worden gebruikt om een ​​elektriciteitsomvormer als hoofdstroomapparaat te vormen, die hoogfrequente stroomvoorziening voor stalen buizen / pijplassen levert. Het uitgangsvermogen van de enkellaags vermogensmodule is meer dan 50 kW, 150 kW hoogfrequente pijplasmachine die 3 lagen vermogensmodule gebruikt (in tegenstelling tot 150 kW) parallel aan de hele machine. De nominale werkfrequentie is 350 KHz. Het maximale uitgangsvermogen van de gehele machine kan groter zijn dan 150 kW. Dezelfde voedingsmodules zijn uitwisselbaar.

Het besturingscircuit gebruikt de microcomputer als kern en configureert andere randapparatuur. Alle besturingscomponenten zijn geïntegreerd in twee kaarten (de ene is gelijkrichter en de andere is inverter). Op basis van het volledig benutten van de geweldige functie van computersoftware en hardware, de beste aanpassing van gelijkrichter en omvormer, en vergeleken met de originele hoogfrequente vacuümbuisapparatuur, heeft het de volgende voordelen:

De kwaliteit van de gelaste buis is goed: Uit de vergelijking blijkt dat de breedte en de verwarming van de lasverbinding gelijkmatig zijn en dat er weinig lasbramen zijn.

Energiebesparing: Uit de tests blijkt dat dit apparaat meer dan 30% elektrische energie bespaart in vergelijking met andere vacuümbuisapparaten met dezelfde specificaties en onder dezelfde bedrijfsomstandigheden.

Waterbesparend: Door de lage dissipatie heeft hij niet te veel water nodig, waardoor het waterverbruik ruim 50% minder is dan bij de elektronenbuis met dezelfde specificatie.

Klein volume, lichtgewicht: vanwege het feit dat de hoofdstroomapparaten (MOSFET, capaciteit, enz.) allemaal klein zijn en er geen apparaten zijn zoals een gloeispanningsregelaar, een aangepaste spoel, een roostertank, een lastransformator, enz. Bovendien heeft het een lage werkspanning en een hoge verpakkingsdichtheid, en het totale volume ervan is meer dan 50% kleiner dan dat van andere buisapparatuur met dezelfde specificaties.

Eenvoudige bediening: het is direct beschikbaar als het open is en kan onmiddellijk stoppen. Het is niet nodig om hem voor te verwarmen in de elektronenbuis en ook niet om door te gaan met afkoelen nadat hij gestopt is.

Veilig gebruik: Elektronenbuis behoort tot hoogspanningsapparaten. Er staat tienduizenden volt hoge druk als het werkt. MOSFET is echter een laagspanningsapparaat en werkt in parallelle resonantiemodus (in tegenstelling tot de serieresonantie van sommige fabrikanten), waarvan de hoogste spanning slechts een paar honderd volt is, en kan over het algemeen geen persoonlijk letsel veroorzaken.

handig onderhoud: duidelijk storingsdisplay.

De bovenstaande modellen kunnen worden gebruikt met een vermogen van 150 kW, frequentie 400 kHz solid-state hoge frequentie.
