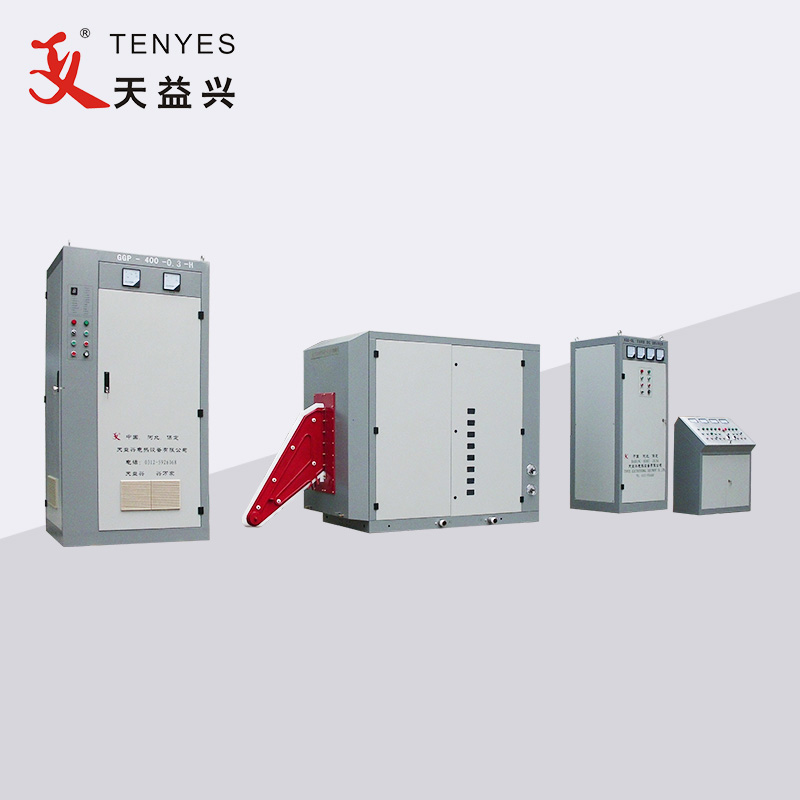

De 400 kW hoogfrequente pijplasmachine is ontworpen voor het inductief lassen van stalen buizen met rechte naden. De hele set bestaat uit een gelijkrichtkast, een omvormerkast, een circulerend koelsysteem voor zacht water, een neerwaartse transformator, een console, enzovoort.
Vergeleken met de vacuümbuisvoeding bevat de hoogfrequente stroombron in vaste toestand een hoge wetenschappelijke en technologische inhoud, waarbij sterke en zwakke elektriciteit in het circuit nauw worden gecombineerd. De effecten van structurele configuratie kunnen ook niet worden genegeerd. Dat betekent echter niet dat het moeilijk is om hoogfrequente hoogfrequente voeding in stand te houden. Het kan ook niet illustreren dat het onderhoud van solid-state energiebronnen zeer geavanceerde kennis en ervaring nodig heeft. Integendeel, doordat ontwerpers deze problemen in een vroeg stadium van het ontwerpen volledig in ogenschouw nemen, verbeteren zij enerzijds de betrouwbaarheid en stabiliteit van de energievoorziening als geheel, om zo de kans op falen of het uitblijven van falen te verkleinen; Aan de andere kant, door meer moeite te doen om het probleem gemakkelijk terug te vinden en sporen te vinden, zelfs als de apparatuur defect is, kan het onderhoudspersoneel van de gebruiker ook snel de oorzaak van het probleem achterhalen en symptomatisch behandelen. Afhankelijk van de werkelijke situatie op locaties, is het ontwerp van de primaire kast een afgedichte doosstructuur om te voorkomen dat apparatuur ter plaatse stof veroorzaakt. Hier zijn enkele voor de hand liggende kenmerken van de derde generatie hoogfrequente solid-state voedingen.
Nominaal uitgangsvermogen: 400 kW
Lasmodus: inductietype
Nominale gelijkspanning: 240 V
Nominale gelijkstroom: 2000A
Nominale frequentie: 250 kHz
De hele efficiëntie: η≥85%
Voedingsspanning: 3-fasig 380V/50Hz (apparatuur kan werken op een spanning van 380V ± 5%)
Vermogensdistributiecapaciteit: ≥500 kVA
Vermogensfactor: ≥0,85
Voedingskabel: elke fase van met plastic bedekte koperen kabel ≥400 mm², aardedraad ≥200 mm2
Beschrijving |
Samenstelling / Model |
Aantal |
400 kW Hoogfrequent pijplassen machine |

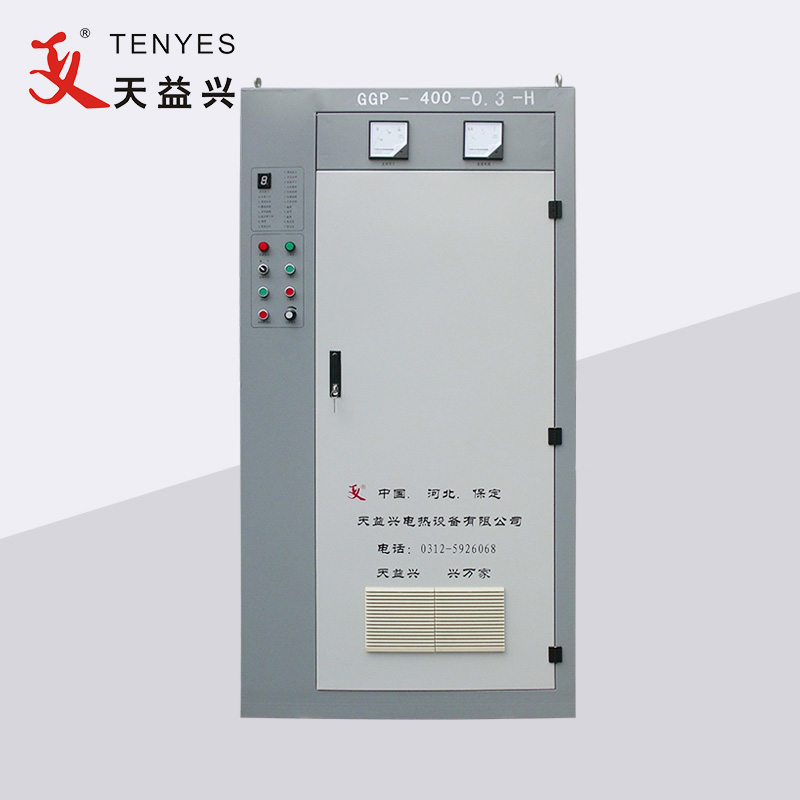

Gelijkrichter kast |
1 |

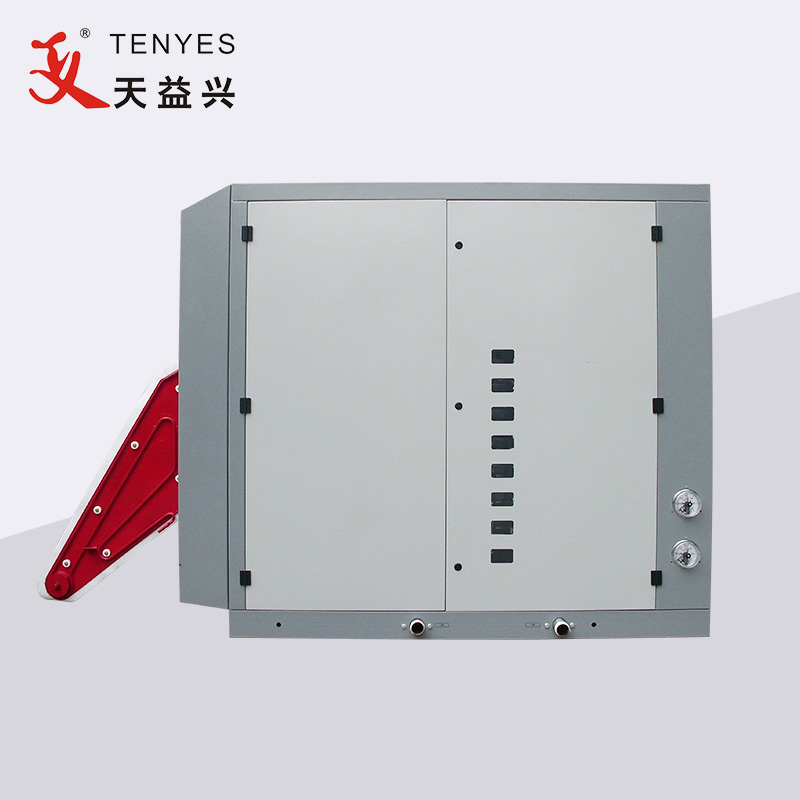

Omvormer kast |
1 |
|
Airco |
1 |
|
troosten |
1 |
|

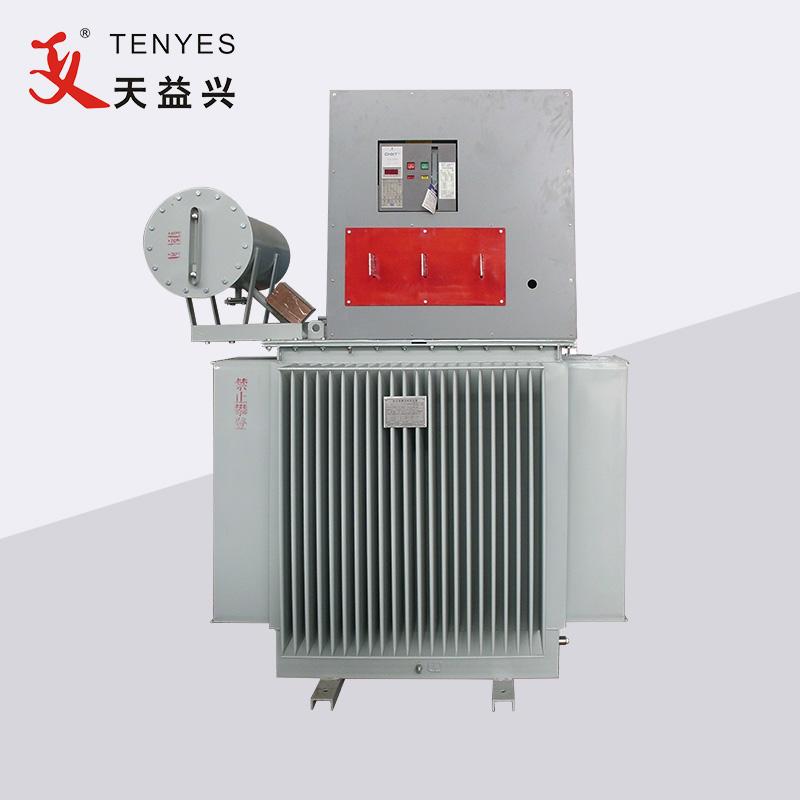

Transformator |
1 |
|
Water-water koelsysteem |
1 |
|
2-dimensionale beugel |
1 |
1. Het eenvoudige circuit en de gemakkelijke installatie
2. Volledige bescherming en eenvoudig onderhoud
3. Kleine harmonische interferentie en geen vervuiling van het elektriciteitsnet
4. Veilig zonder hoge druk en geen brand die door de inductiespoel in de stalen buis terechtkomt
5. Hoog rendement, duidelijke energiebesparing, minder koelwater
6. Minder spatten en goede laskwaliteit
