TENYES is een toonaangevende fabrikant van hoogfrequente pijplasmachines in China. Met meer dan 20 jaar ervaring op dit gebied is TENYES een vertrouwde leverancier geworden voor bedrijven en aannemers die op zoek zijn naar een betrouwbare bron van hoogfrequente lasmachines. TENYES biedt uitstekende after-sales service en technische ondersteuning om ervoor te zorgen dat hun klanten de lasmachine gemakkelijk kunnen bedienen. De 500 kW hoogfrequente pijplasmachine heeft meer dan 20 soorten beschermingsmaatregelen op de hele machine om de stabiliteit van de apparatuur te maximaliseren en schade aan de apparatuur te voorkomen. Alle alarminformatie wordt door de besturingskaart verwerkt en naar het PLC-systeem verzonden. Via het beeldscherm kan het onderhoudspersoneel gemakkelijk de oorzaak van een defect aan de apparatuur begrijpen en hoe hiermee om te gaan.

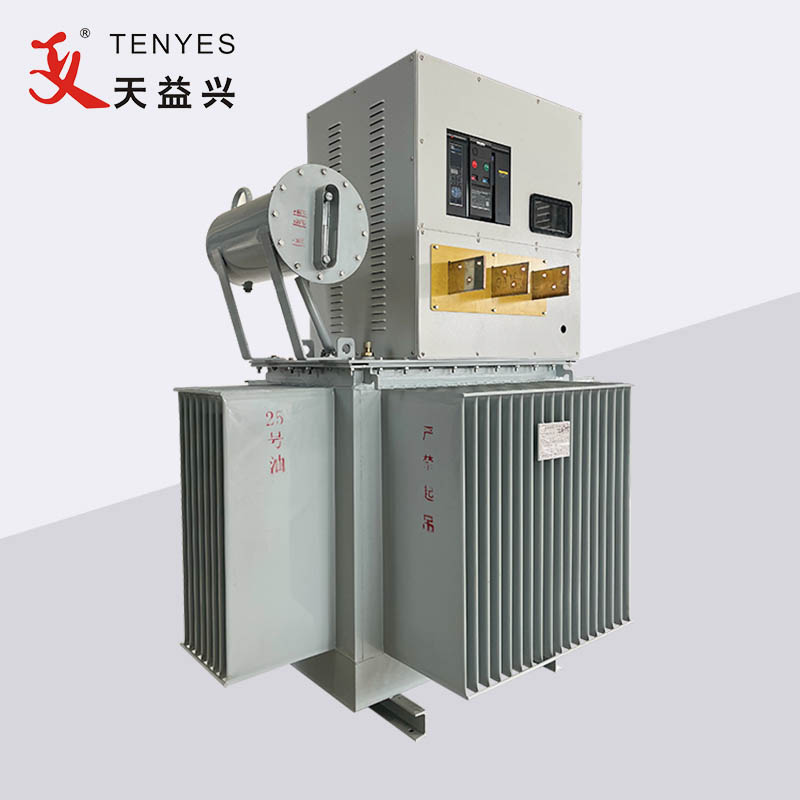

De apparatuur bestaat hoofdzakelijk uit een transformator, een gelijkrichterkast en een inverterkast. Hoofdzakelijk gebruikt in hoogfrequente productielijnen voor gelaste buizen met rechte naad.
Gewone driefasige wisselstroom (lijnspanning 380V, frequentie 50HZ) wordt verminderd door een transformator (lijnspanning 200V, frequentie 50HZ), komt de gelijkrichterkast binnen, ondergaat gelijkrichting, spanningsregeling en filtering, en wordt continu instelbaar gelijkstroomvermogen van 0 naar 240V; Als u de inverterbrug opnieuw binnengaat (met behulp van MOSFET met een hoog vermogen), wordt deze hoogfrequente stroom die kan worden geleverd aan de laadsleuf voor inductieverwarming.

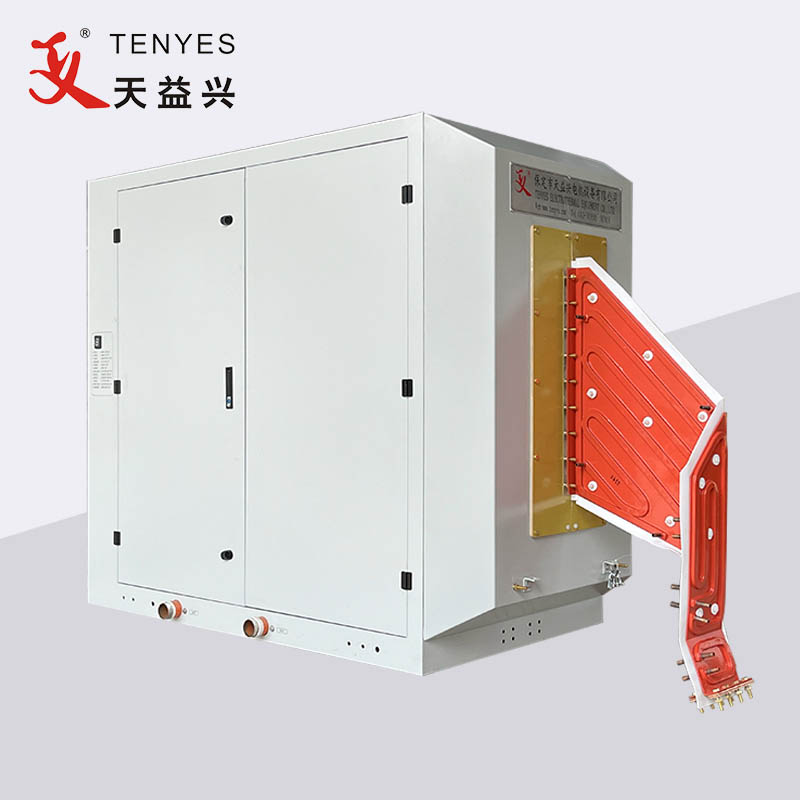

De voedingseenheid van de omvormersleuf heeft een modulaire structuur en elk paar voedingseenheden kan een vermogen van meer dan 50 kW leveren. Het aantal gebruikte voedingseenheden varieert afhankelijk van het vermogen van de apparatuur, en de basisstructuur van de apparatuur is hetzelfde, ongeacht de grootte ervan. De sleuf is een serie parallelle hybride resonante vorm, zonder hoogspanning en uitgangstransformator. Het aantal voedingseenheden dat in dit apparaat wordt gebruikt, is tien paar.
1. Geen hoogspanning, veilig, betrouwbaar en efficiënt.
2. De belangrijkste componenten zijn allemaal geïmporteerde producten van bedrijven als IR, IXYS en Siemens.
3. Goedkeuring van pulsbreedtemodulatie of microcomputergestuurd spanningsregelingscircuit, stabiele regeling, hoge nauwkeurigheid en lage harmonische interferentie.
4. Het vermogensbereik is traploos instelbaar van 0 tot 100% en beschikt over foutbeveiligingssystemen zoals overspanning en overstroom.

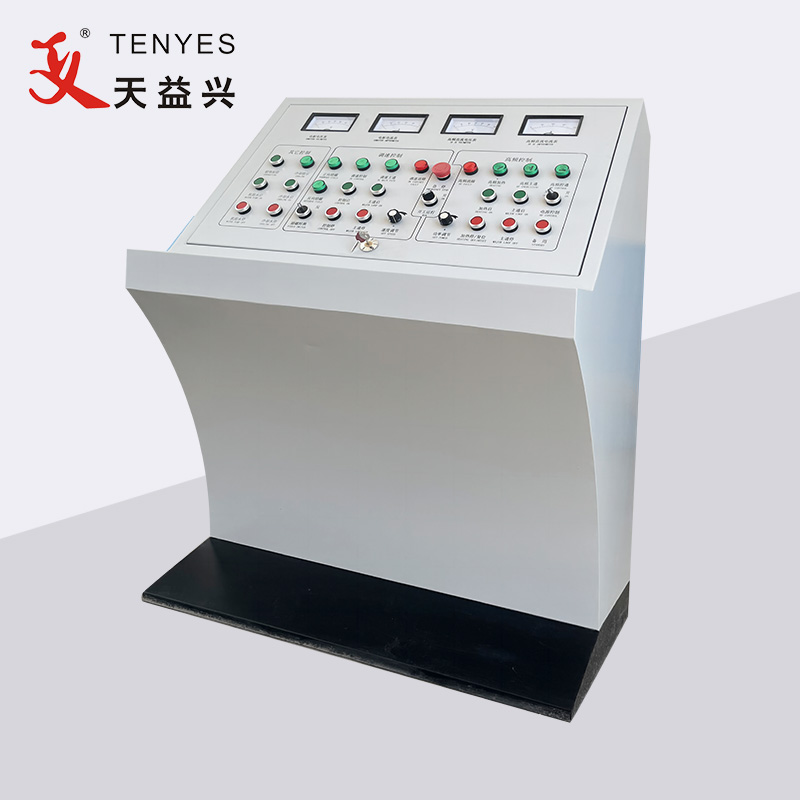

5. Digitale weergave van de werkstatus, eenvoudige bediening en gemakkelijk onderhoud.
6. Goede laskwaliteit, uniforme lasbreedte en hitte, met weinig interne en externe bramen.
Sollicitatie |
Bedrijfsparameter |
Vereiste stroomvoorziening |
|||
Stalen buis buitendiameter |
Φ114-Φ219 |
Nominaal vermogen |
500 kW |
Voedingsformulier |
3AC 380 ± 5% |
Dikte stalen strip |
4,0-10,0 |
Nominale gelijkspanning |
240V |
||
Lasmodus |
Inductie- of contacttype |
Nominale gelijkstroom |
2500A |
Capaciteit van de voeding |
Groter dan 600KVA |
Nominale frequentie |
200 kHz |
Krachtfactor |
≥0,85 |
||
Lassnelheid |
10-20(m) |
Efficiëntie |
≥85% |
Voedingskabel |
kunststof-koper≥500mm² Aardkabel≥250mm² |
Uitgang HF-vermogen |
≥500 kW |
