800 kW hoogfrequente pijplasmachine

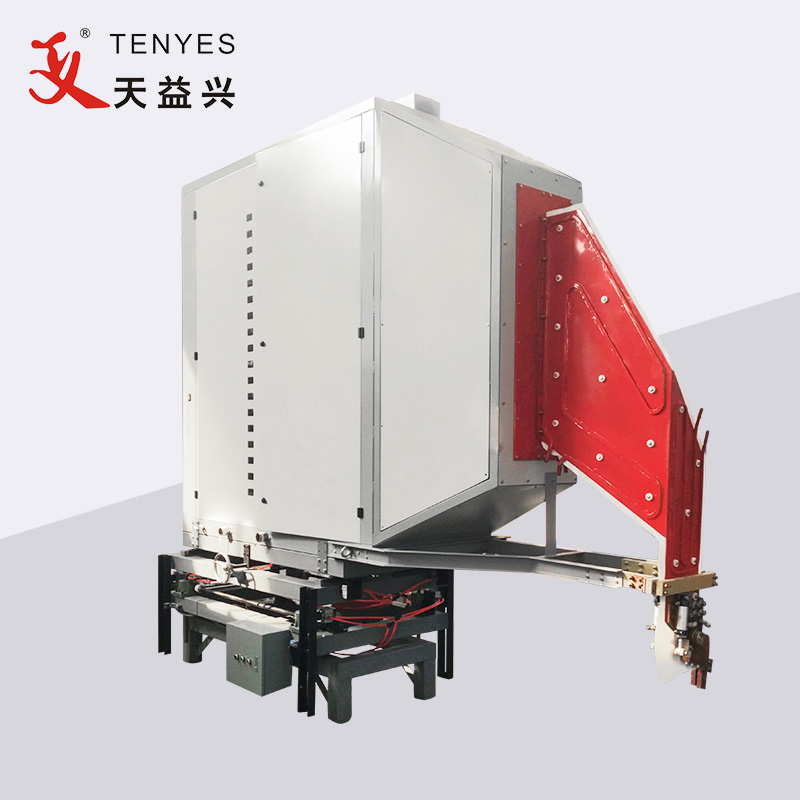

TENYES 800KW Hoogfrequente pijplasmachine bestaat voornamelijk uit een step-down olietransformator, gelijkrichterkast, omvormerkast, console, koelsysteem, beugel voor ondersteuning van de omvormerkast, soms ook gekoppeld aan een DC-driver volgens de eisen van de klant.

Stuur onderzoek

Productomschrijving

TENYES 800KW Hoogfrequente pijplasmachine gewone driefasige wisselstroom (lijnspanning 380V, frequentie 50HZ) wordt verminderd door een transformator (lijnspanning 200V, frequentie 50HZ), komt de gelijkrichterkast binnen, ondergaat rectificatie, spanningsregeling en filtering, en wordt traploos regelbaar gelijkstroomvermogen van 0 tot 240V; Als u de inverterbrug opnieuw binnengaat (met behulp van MOSFET met een hoog vermogen), wordt deze hoogfrequente stroom die kan worden geleverd aan de laadsleuf voor inductieverwarming. De voedingseenheid van de omvormersleuf heeft een modulaire structuur en elk paar voedingseenheden kan een vermogen van meer dan 50 kW leveren. Het aantal gebruikte voedingseenheden varieert afhankelijk van het vermogen van de apparatuur, en de basisstructuur van de apparatuur is hetzelfde, ongeacht de grootte ervan. De sleuf is een serie parallelle hybride resonante vorm, zonder hoogspanning en uitgangstransformator. Het aantal voedingseenheden dat in dit apparaat wordt gebruikt, is zestien paren.

TENYES 800KW Hoogfrequente pijplasmachine Parameter (specificatie)

Sollicitatie		Bedrijfsparameter		Stroomvoorziening
Stalen buis buitendiameter	Φ165-Φ508	Nominaal vermogen	800 kW	Voedingsformulier	3AC380±5%
Dikte stalen strip	3,0-10,0	Nominale gelijkspanning	240V	Voedingsformulier	3AC380±5%
Lasmodus	Inductie- of contacttype	Nominale gelijkstroom	4000A	Capaciteit voor stroomdistributie	Groter dan 1000KVA
Lasmodus	Inductie- of contacttype	Nominale frequentie	200 kHz	Krachtfactor	≥0,85
Lassnelheid	10-20(m)	Efficiëntie	≥85%	Voedingskabel	Elke fase van met plastic bedekte koperdraad ≥800 mm² Aarddraad ≥400 mm²
