CLASSIFICATIE VAN SOLID-STATE HOOGFREQUENTE VOEDING

Net als de hoge frequentie van vacuümbuizen, hoewel de basisprincipes vergelijkbaar zijn, kan de hoge frequentie in vaste toestand ook worden ingedeeld in verschillende typen op basis van verschillende vereisten, zoals gebruik, componenten, vermogen en frequentie.

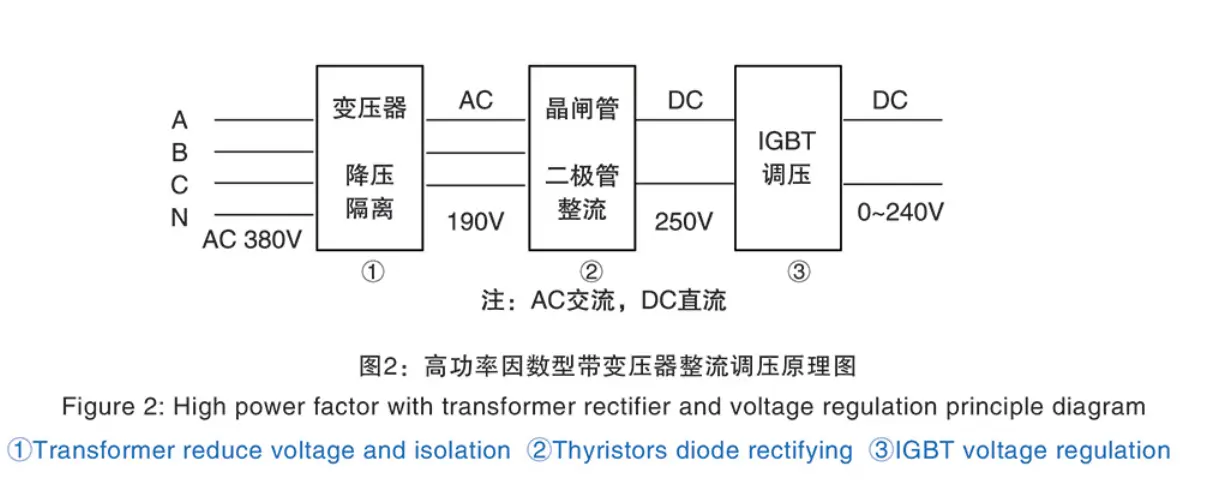

1. Geclassificeerd door gelijkrichtende spanningsregeling: Thyristors (SCR) kunnen worden gebruikt om gelijktijdige rectificatie en spanningsregeling te voltooien, of eerst diode- of thyristors-gelijkrichting gebruiken en vervolgens IGBT gebruiken om de spanning te regelen. Gebruik IGBT-regelspanning om de apparatuurfactor te verbeteren. Kan elektriciteit besparen en de laskwaliteit verder verbeteren.

2. Volgens de ingangsterminal kan een transformator al dan niet twee soorten classificeren, als er aan de voorkant geen transformator is, dan zal normaal gesproken het after-back hoogfrequente deel een hoogfrequente transformator toevoegen om isolatie tussen de inductor en het net te realiseren. Als er invoertransformatorapparatuur is, wordt de externe, in olie ondergedompelde transformator en de droge transformator verdeeld.

3. Volgens de componenten die in de inverterbrug worden gebruikt, zijn er laagspannings-MOS (veldeffecttransistor), hoogspannings-MOS, IGBT (geïsoleerde poort bipolaire transistor) enzovoort. Of het nu hoogspannings- of laagspannings-MOS is, nieuwe typen SIC-MOS-componenten kunnen ze in plaats daarvan gebruiken. Ook IGBT heeft hoogspannings- en laagspannings enz. Sic MOS heeft de voordelen van laag verlies, hoge weerstand tegen spanning, snelle schakelfrequentie enz. Het zijn de huidige alternatieve componenten van normaal MOS-componenten kunnen ook IGBT vervangen om de eerste keuze te worden voor laagfrequente apparatuur. Sic-componenten kunnen worden gebruikt in alle series van onze bedrijfsproducten. En na vele verificaties ter plaatse. De klant kan met vertrouwen kiezen.

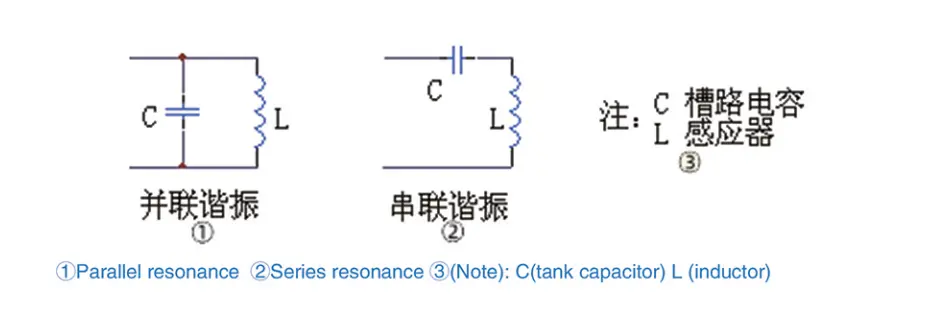

4. Afhankelijk van de verschillende aansluitingen van het resonante tankcircuit is het verdeeld in twee typen: serieel en parallel, zoals hieronder weergegeven:

5. Volgens de installatiemethode zijn er twee typen: gescheiden lasser en compacte lasser. Gescheiden lasser betekent dat gelijkrichter en omvormer twee kasten afzonderlijk maken. Compacte lasser betekent dat de gelijkrichterkast en de inverterkast een alles-in-één kast vormen. Zowel series als parallel hebben een gescheiden lasser en een compacte lasser. Over het algemeen kiest apparatuur met laag vermogen voor een compacte lasser en apparatuur voor groot vermogen kiest voor een gescheiden lasser.

6. in de huidige markt maakt serieresonantie normaal gesproken gebruik van hoogspannings-MOS of IGBT, en parallelle resonantie maakt gebruik van laagspannings-MOS. Er is geen ingangsverlaagde transformator voor serieresonantie, maar een hoogfrequente transformator moet na de achterste inverterbrug worden geplaatst. Voor parallelle hoge frequentie hebben sommigen een ingangsverlaagde transformator nodig en sommige hebben een hoogfrequente transformator nodig na het corrigeren van de spanningsregeling.

Alle verschillende soorten hoogfrequente stroombronnen hebben hun eigen kenmerken. De volgende bedrijfsapparatuur zal een gedetailleerde beschrijving hebben.
