Vroege vacuümbuizen Hoogfrequente apparatuur Introductie

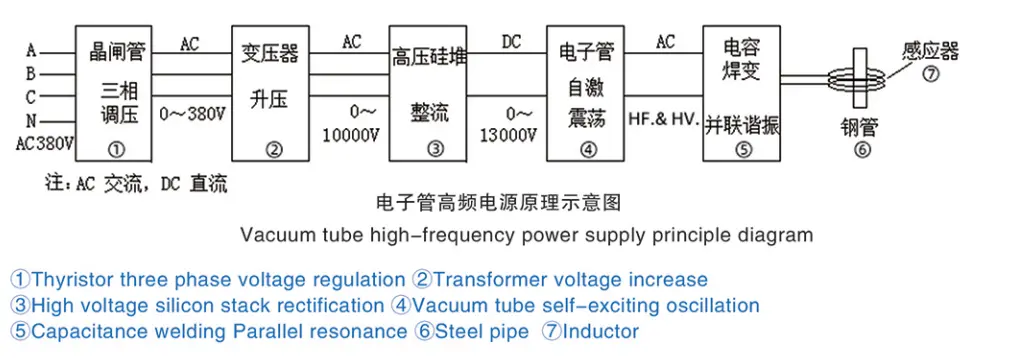

Twintig jaar geleden waren hoogfrequente stroombronnen (algemeen bekend als “hoogfrequente ovens”) die in China werden gebruikt voor het lassen van pijpen en warmtebehandeling voornamelijk apparatuur met elektronische buizen (ook bekend als “vacuümbuizen”) als de belangrijkste componenten van de omvormer. Het basisprincipe wordt weergegeven in de volgende afbeelding:

Normale industriële AC (driefasige vier draden 380V / 50HZ in China) wordt omgezet in instelbare AC variërend van 0 tot 380V (frequentie ongewijzigd) via thyristor AC-spanningsregelaar, en vervolgens opgevoerd tot bijna 10.000V hoogspanning (frequentie onveranderd) door een transformator, en vervolgens gelijkgericht door een hoogspanningsgelijkrichtercircuit tot tienduizenden hoogspanningsgelijkstroom, en vervolgens oscillerend door vacuümbuis naar HF- en HV-stroom, en vervolgens via LC parallelle resonantie om de oscillerende stroom te versterken, en na spanningsreductie toevoer naar de inductor die wordt gebruikt voor het verwarmen van stalen buizen en andere werkstukken enz.

Het doel van de AC-spanningsregeling is om het ingangs- en uitgangsvermogen aan te passen aan de werkvereisten, en bij het aanpassen van de spanning moet de spanning ook stabiel worden gemaakt om de stabiliteit van het uitgangsvermogen van de apparatuur onder bepaalde bedrijfsomstandigheden te garanderen.

Vanwege het gebruik van een vacuümbuis (kleine stroomcomponenten met hoge spanning) moet de spanning worden verhoogd of kan er geen groot vermogen worden afgegeven, maar tegelijkertijd is het, om zich aan te passen aan de kleine impedantie van de inductor, noodzakelijk om de spanning verder te verlagen.

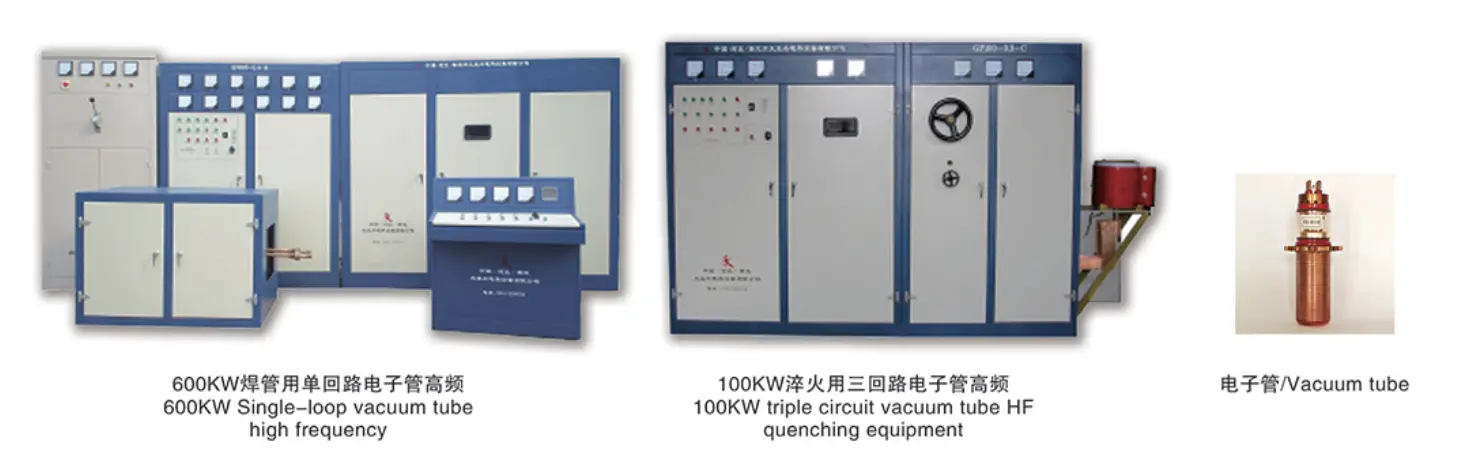

De onderstaande foto's zijn 600KW single-loop vacuümbuis hoge frequentie en 100KW triple circuit vacuümbuis HF blusapparatuur.

In de pijplasindustrie zijn er nog steeds een klein aantal hoogfrequente vacuümbuizen, terwijl op het gebied van blussen en hardsolderen hoogfrequente vacuümbuizen nog steeds veel worden gebruikt.
