SiC-MOSFET Solid State hoogfrequente pijplasser

Naarmate de technologie verbeterde, werd onlangs voor de solid-state hoogfrequente lasser halfgeleidermateriaal van de derde generatie gebruikt, genaamd SiC-MOSFET.

De prestatiekenmerken van SiC-MOSFET van de derde generatie halfgeleidermaterialen

1. Weerstand tegen hoge temperaturen en hoge druk: SiC heeft een brede bandafstand die ongeveer driemaal zo groot is als die van Si, zodat het vermogensapparaten kan realiseren die zelfs onder hoge temperaturen stabiel kunnen werken. De isolatie-doorbraakveldsterkte van SiC is 10 keer die van Si, dus het is mogelijk hoogspanningsapparaten te vervaardigen met een hogere doteringsconcentratie en een dunnere driftlaag van de filmdikte in vergelijking met Si-apparaten.

2. Miniaturisatie en lichtgewicht apparaat: Siliciumcarbide-apparaten hebben een hogere thermische geleidbaarheid en vermogensdichtheid, wat het warmtedissipatiesysteem kan vereenvoudigen, om miniaturisatie en lichtgewicht apparaat te bereiken.

3. Laag verlies en hoge frequentie: de werkfrequentie van siliciumcarbide-apparaten kan 10 keer hoger zijn dan die van op silicium gebaseerde apparaten, en de efficiëntie neemt niet af met de toename van de werkfrequentie, wat het energieverlies met bijna 50% kan verminderen; Tegelijkertijd wordt, als gevolg van de toename van de frequentie, het volume van perifere componenten zoals inductantie en transformatoren verminderd, en worden het volume en de kosten van andere componenten na de samenstelling van het systeem verlaagd.

SiC-MOSFET Solid State hoogfrequente pijplasservoordelen

1,60% minder verlies dan Si-MOSFET-apparaten, de efficiëntie van de lasinverter neemt met meer dan 10% toe, de lasefficiëntie neemt met meer dan 5% toe.

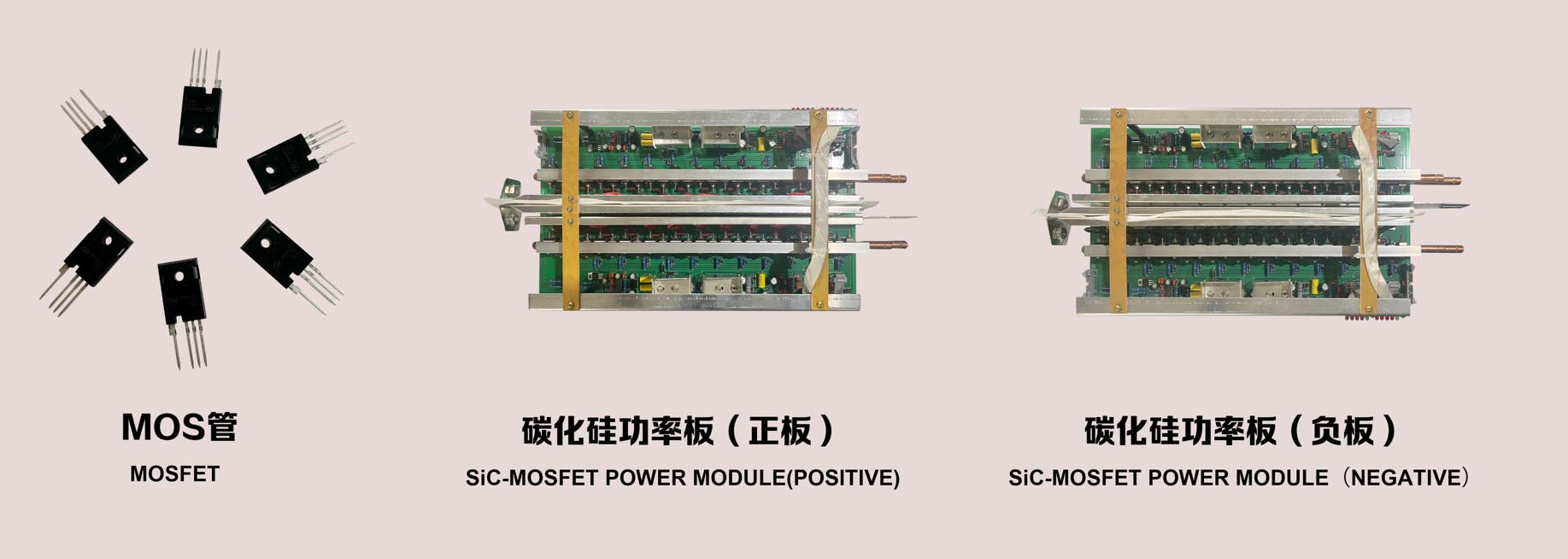

2. De enkele SiC-MOSFET-vermogensdichtheid is groot, de geassembleerde hoeveelheid wordt dienovereenkomstig verminderd, wat de foutpunten en externe elektromagnetische straling direct vermindert en de betrouwbaarheid van de voedingseenheid van de omvormer verbetert.

3.SiC-MOSFET is bestand tegen een hogere spanning dan de originele Si-MOSFET, de nominale DC-spanning van de lasser is dienovereenkomstig verhoogd onder het uitgangspunt van het garanderen van de veiligheid (280VDC voor parallelle resonante lasser en 500VDC voor serieresonante lasser). Vermogensfactor van de roosterzijde ≥ 0,94 .

4. Het nieuwe SiC-MOSFET-apparaatverlies is slechts 40% van Si-MOSFET, onder bepaalde koelomstandigheden kan de schakelfrequentie hoger zijn, de serie resonante Si-MOSFET-lasser gebruikt frequentieverdubbelingstechnologie, gebruikt SiC-MOSFET en kan direct ontwerpen en produceren tot 600 kHz hoogfrequent lasapparaat.

5. Nieuwe SiC-MOSFET-lasser DC-spanning neemt toe, arbeidsfactor aan de netzijde hoog, AC-stroom klein, harmonische stroom klein, de kosten van de klant voor stroomvoorziening en distributie worden aanzienlijk verlaagd en de efficiëntie van de stroomvoorziening wordt effectief verbeterd.
