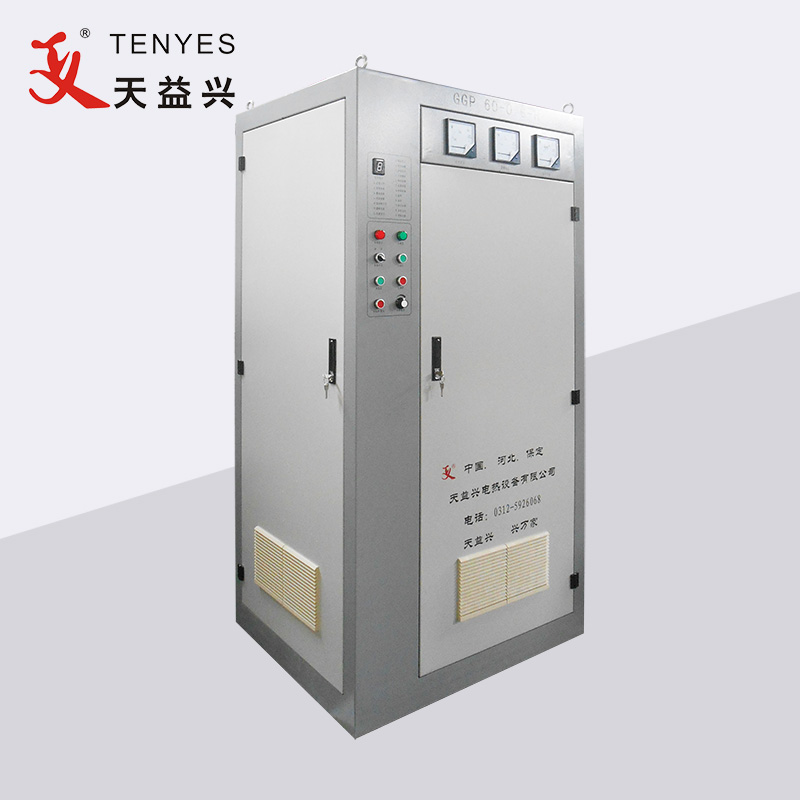

TENYES 60KW Hoogfrequente pijplasmachine is ontworpen voor inductielassen met rechte naden van stalen buizen / buizen. De hele set lasapparaten bestaat uit een gelijkrichtkast, een inverterkast (slotkast), een circulerend koelsysteem voor zacht water, een centrale bedieningsconsole, een uitgangsrail, een inductie-/contactlassysteem, enzovoort. De solid-state hoogfrequente lasmachine is ontworpen volgens continue bewerkingen.
Omvormeruitgangskast die hoogfrequente stroomvoorziening voor stalen buizen biedt, IRFP460 en de snelle hersteldiode (FRD) DSEI60-06P van het Amerikaanse IR Corporation en het Duitse IXYS Corporation worden gebruikt om een elektriciteitsomvormer als hoofdstroomapparaat te vormen. Het uitgangsvermogen van de enkellaags voedingsmodule bedraagt meer dan 50 kW, waarbij gebruik wordt gemaakt van een tweelaags vermogensmodule (in tegenstelling tot 100 kW) parallel aan de hele machine. De nominale werkfrequentie is 450 KHZ. Het maximale uitgangsvermogen van de gehele machine kan 100 kW bereiken. Dezelfde voedingsmodules zijn uitwisselbaar.
Nominaal uitgangsvermogen: 60 kW
Lasmodus: inductietype
Nominale gelijkspanning: 250 V
Nominale gelijkstroom: 250A
Nominale frequentie: 450 KHZ
De hele efficiëntie: η≥85%
Voedingsspanning: 3-fasig 380V/50Hz (apparatuur kan werken op een spanning van 380V ± 5%)
Vermogensdistributiecapaciteit: ≥65kVA
Vermogensfactor: ≥0,85
Voedingskabel: elke fase van met plastic bedekte koperen kabel ≥70 mm2, aardedraad ≥20 mm2
Beschrijving |
Samenstelling / Model |
Aantal |
60KW hoogfrequente pijplasmachine |
Gelijkrichter kast |
1 |
Omvormer kast |
1 |
|
troosten |
1 |
|
Transformator |
1 |
|
Water-water koelsysteem |
1 |
